数字配线架（DDF，Digital Distribution Frame）是通信机房、传输网络和数据中心中至关重要的配线设备，主要用于数字通信信号的配线、调度和测试。本文将通过详细的安装示意图解析和文字说明，全面介绍DDF的安装流程、关键步骤及注意事项。
一、 安装前准备
- 环境与机柜检查：确认安装机柜/机架位置稳固、垂直，预留空间满足前后维护需求。DDF通常安装在19英寸标准机柜中。检查机柜接地是否良好。
- 工具与材料准备：准备好所需工具（如螺丝刀、扳手、卡线刀或剥线钳、测线仪等）和材料（DDF单元、同轴电缆或信号线、相应型号的连接器如BNC、L9、SMB等、标签、扎带）。
- 图纸核对：仔细核对施工设计图纸，明确DDF在机柜中的安装位置、端子分配方案（如收/发信、2Mbit/s线序）及与传输设备（如SDH、PDH设备）或其他DDF的连接关系。
二、 DDF单元安装至机柜
示意图关键点：
- 定位：根据设计图纸，在机柜垂直立柱的预定U位（如从顶部向下第几U）进行定位。
- 固定：将DDF单元（通常为1U或2U高）两侧的耳片对准机柜立柱的方孔或螺纹孔，使用配套螺丝（通常为M6）从前方或后方将其牢固固定在机柜上。确保多个DDF单元安装时排列整齐，间隙均匀。
- 接地：将DDF单元自带的接地端子（通常位于单元背面或侧面）通过黄绿色接地线可靠连接至机柜的接地汇流排，确保电气接地良好，以防静电和雷击损坏。
三、 线缆布放与端接
这是安装的核心，示意图通常分为背面（设备侧）和正面（跳线侧）。
- 背面（设备侧）安装：
- 线缆引入：从传输设备侧布放的同轴电缆（如2M线）从机柜上方或下方的走线槽引入，预留适当长度后到达DDF背面。
- 端接连接器：根据DDF接口类型，将同轴电缆端接上相应的连接器（如焊接式或压接式BNC头）。此步骤需保证芯线接触良好，屏蔽层处理妥当，无短路或虚接。
- 连接至DDF：将做好的连接器插入DDF背面对应的端子（插座）并旋紧。通常背面端子按系统或方向分组排列（如收信IN、发信OUT）。
- 绑扎与标识：使用扎带将背面线缆在机柜线缆管理器上绑扎整齐，避免交叉和受力。立即在线缆和DDF端口上贴上清晰、持久的标签，注明方向、电路编号等信息。
- 正面（跳线侧）安装：

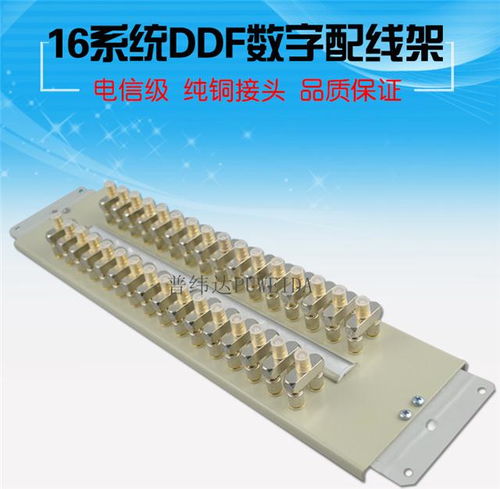

- DDF正面主要由上下两排成对的端口（通常为同轴插座）组成，一排连接设备侧（背面已接好），另一排连接用户侧或需要交叉连接的设备侧。
- 在未进行业务调度时，正面端口通常为空置或使用短接插头（保护帽）进行保护。
- 当需要进行数字信号调度、测试或环回时，使用两端带连接器的同轴跳线在正面相应的上下端口之间进行连接，实现电路的灵活配线。示意图会展示跳线连接的几种典型方式（如直通、交叉、环回）。
四、 安装后检查与测试
- 机械检查：检查所有固定螺丝是否紧固，线缆绑扎是否牢固无应力，连接器是否插接到位并锁紧。
- 电气测试：使用万用表检查线缆有无短路、断路。使用数字传输分析仪或误码仪对重要2M通道进行连通性和误码性能测试，确保安装质量。
- 清洁与文档：清洁DDF面板和机柜。根据实际安装结果，更新并完善配线资料和标签系统，绘制最终的竣工图纸（含准确的端口对应关系），以便日后维护管理。
五、 注意事项
- 防静电：操作前佩戴防静电手环，避免损坏敏感电路。
- 端口保护：未使用的端口务必安装保护帽，防止灰尘进入和接头氧化。
- 规范布缆：严格遵循机房布线规范，强弱电线缆分开布放，避免信号干扰。
- 标签清晰：标签是维护的生命线，必须准确、清晰、耐久。
通过遵循以上步骤并参考详细的安装示意图，可以确保DDF数字配线架安装工作规范、高效，为数字通信网络提供一个可靠、灵活且易于管理的物理连接基础。
